前言

  在之前的初探FreeType中讀取出字型的pixel資料，但只是這樣的資料並不夠用，只是畫出單一個字還可以，如果要畫一個字串的話，就需要知道"排版資訊"，在此做個紀錄。

內容

  在之前的"初探FreeType"中，每個"glyph"的寬跟高都是不同的，要畫出一個左排到右的字串的話，會發現無法對齊，因為只知道該字的Pixel寬與高並沒有辦法對齊。

  排版的資訊在"FT_load_Glyph()"時就會存在"face"裡，個人整理了排版資訊如下圖

字型的排版資訊

排版需要的變數有"glyph width"、"glyph height"、"code width"、"code height"、"code offset x"與"code offset y"，接著來看怎麼從Freetype取出這些數值。

  "glyph width"的部分可以在"face->glyph->matrics.horiAdvance"取得，取得後記得除以64，就可以取得pixel的寬。

  "glyph height"比較簡單，還記得"FT_Set_Pixel_sizes()"嗎?最後一個參數就是這個數值。

  "code width"可以在"face->glyph->matrics.width"取得，取得後記得除以64。

  "code width"可以在"face->glyph->matrics.height"取得，取得後記得除以64。

  "code offset x"可以在"face->glyph->matrics.horiBearingX"取得，取得後記得除以64。

  "code offset y"這個比較麻煩，"glyph height-(face->glyph->bitmap_top+glyph height/4)"，這計算式看起很奇怪是因為FreeType是左下座標為基準，但我定義的這個數值卻是左上座標，所以要做個換算。

  接著來說一些注意事項，有些字是無法讀出字型資訊的，比如說"\n"，也就是換行，在畫字串時要記得處理特殊字元。"code offset x"與"code offset y"是有"負值"的，如"j"這個字元的"code offset x"就是負的。如果"code offset x"是負值，該值就不會被算在 "glyph width"裡面，如下圖

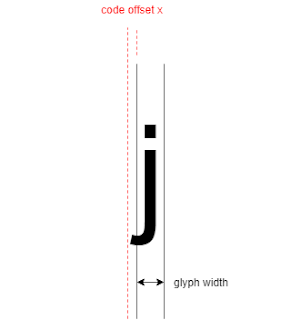

"code offset x"是負值的狀況

參考資料

Glyph Metrics
